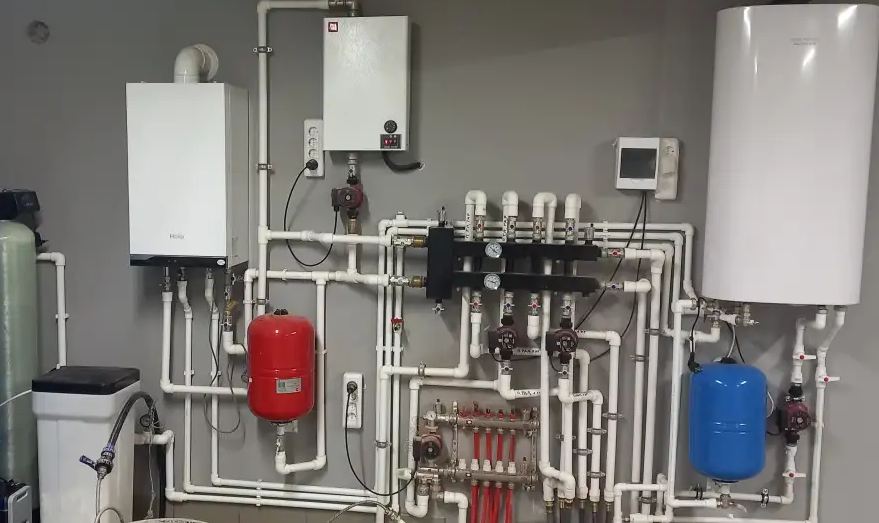

Коллектор котельной: «мозговой центр» системы отопления и водоснабжения

При проектировании современной котельной или модернизации системы отопления и горячего водоснабжения (ГВС) ключевым элементом, отвечающим за эффективность, управляемость и безопасность, становится коллектор котельный (гребенка). Это не просто кусок трубы с отводами, а сложный инженерный узел, выполняющий функцию центрального распределителя и регулятора потоков теплоносителя.

Если вы ищете надежное решение для организации котельной, наш каталог инженерной сантехники предлагает широкий выбор качественных коллекторов и комплектующих. В этой статье мы разберем, зачем нужен коллектор, из чего он состоит и как правильно его подобрать.

Что такое коллектор котельной и зачем он нужен?

Коллектор (или гребенка) — это устройство, которое собирает в один поток теплоноситель от котла и распределяет его по нескольким независимым контурам (например, радиаторное отопление, теплые полы, бойлер косвенного нагрева, контур ГВС). Обратный коллектор, в свою очередь, собирает остывший теплоноситель из этих контуров и направляет его обратно в котел для подогрева.

Ключевые преимущества использования коллекторной схемы:

• Сбалансированность системы: Возможность индивидуальной настройки расхода и температуры в каждом контуре.

• Стабильность работы: Коллектор гасит гидравлические колебания, предотвращая взаимное влияние контуров друг на друга.

• Простое управление: Все регулировочные и запорные элементы сосредоточены в одном месте.

• Ремонтопригодность: Любой контур можно отключить, не останавливая всю систему отопления.

• Повышение эффективности котла: Правильное распределение потоков оптимизирует его работу, снижая расход топлива.

Устройство коллекторного узла: основные компоненты

Стандартный коллекторный блок для котельной состоит из двух гребенок: подающей и обратной. В его состав входят:

1. Сам коллектор: Основа узла. Бывают латунные, нержавеющие, с установленными расходомерами (на подаче) и регулировочными вентилями (на обратке) или без них.
   Пример: Коллектор WATERMARK латунный, 3-х ходовой

2. Циркуляционный насос: Устанавливается на каждый контур для обеспечения необходимого давления и расхода. Особенно важен для низкотемпературных контуров (теплый пол).
   Пример: Насос циркуляционный WATERMARK 25/60

3. Запорно-регулирующая арматура: Шаровые краны для полного отсечения контура, балансировочные клапаны для тонкой регулировки.
   Пример: Шаровой кран WATERMARK 1/2"

4. Термометры и манометры: Для визуального контроля температуры и давления в системе.
   Пример: Термо-манометр радиального подключения TIM 1/2" - 6 бар

5. Автоматические воздухоотводчики: Устанавливаются в верхних точках коллектора для удаления воздушных пробок.
   Пример: Воздухоотводчик (автомат) прямой 1/2" WATERMARK

6. Крепеж и аксессуары: Кронштейны для настенного монтажа, теплоизоляционные кожухи.
   Пример: Кронштейн для коллектора универсальный "WATERMARK"

Как выбрать коллектор для котельной? Критерии выбора

1. Материал: Латунь — классика, сочетающая прочность и коррозионную стойкость. Нержавеющая сталь — максимальная долговечность для любых условий.


2. Количество отводов (ходов): Должно соответствовать числу планируемых контуров отопления и ГВС. Лучше брать с запасом на 1-2 выхода для будущего расширения системы.

3. Диаметр подключения: Центральные подключения к котлу обычно 1" или 1 ¼". Отводы на контуры — чаще ¾" или 1".

4. Наличие регулировочной арматуры: Коллекторы с расходомерами (ротаметрами) и регулировочными вентилями дороже, но позволяют провести точную балансировку системы без дополнительных инструментов.

5. Производитель: Выбирайте проверенные бренды, предлагающие надежные и ремонтопригодные решения. Вся представленная в нашем каталоге продукция соответствует высоким стандартам качества.

Монтаж и обслуживание

Монтаж коллекторного узла должен проводиться квалифицированным специалистом в соответствии с проектом. Важно правильно расположить насосы, смонтировать обвязку и выполнить балансировку системы. Обслуживание заключается в периодической проверке давления, визуальном осмотре на предмет протечек и очистке фильтров-грязевиков, если они установлены.

Инвестиция в качественный коллектор для котельной — это шаг к созданию энергоэффективной, комфортной и долговечной системы отопления. Он обеспечивает точный контроль над каждым элементом системы, что напрямую влияет на экономию ресурсов и долгий срок службы всего оборудования.
