Давайте разбираться в устройстве трубопроводных «перекрестков» и поворотов. Из нашей статьи вы узнаете, как выбрать уголок или отвод, чтобы изменить направление трубы, чем тройник отличается от крестовины, и какие фитинги из каких материалов прослужат дольше всего.
🧐 Зачем нужны фитинги для поворотов и разветвлений
Фитинг — это соединительная деталь, которая помогает менять направление трубы, делать из одной трубы две или три, переходить с одного диаметра на другой или подключать сантехнику. Для поворотов и разветвлений используют три основных типа фитингов:
-
Уголки (отводы, колена) — поворачивают трубу, обычно на 45° или 90°.
-
Тройники — создают один дополнительный отвод (Т-образное разветвление).
-
Крестовины — разветвляют поток сразу в двух направлениях (плюсообразное разветвление).
С их помощью можно обойти любые препятствия или подключить к одной магистрали несколько сантехнических приборов — раковину, унитаз, стиральную машину.
📐 Повороты: уголки и отводы (45° и 90°)
Уголки (их еще называют отводами, коленами или угольниками) позволяют изменить направление трубы. Внутридомовые системы обычно монтируются с использованием уголков 90° и 45°.
Почему не стоит использовать везде только 90°? Дело в гидравлическом сопротивлении. Чем резче поворот, тем сильнее поток воды ударяется в стенки фитинга, теряя скорость и создавая шум. Плавный поворот на 45° снижает нагрузку на систему и давление на стыках, а также продлевает срок службы насосного оборудования.
🌿 Разветвления: тройники и крестовины
Когда нужно подключить к магистрали несколько потребителей, используют тройники (один отвод) и крестовины (два отвода по бокам).
Тройники различают на:
-
Равнопроходные: все три отверстия одинакового диаметра (например, 50×50×50 мм). Используют для разветвления потока на равнозначные части.
-
Переходные (редукционные): центральный отвод имеет меньший диаметр, чем основная магистраль. Например, при подключении раковины к стояку канализации 110 мм: для отвода подходит 50 мм, что уменьшает количество стыков и повышает надежность.
Крестовины, в свою очередь, бывают:
-
Прямые — все четыре отверстия в одной плоскости. Используют для разводки в пределах одного этажа.
-
Косые — ответвления направлены под углом. Применяют в вертикальных стояках, чтобы стоки уходили плавно.
🛠️ Материалы изготовления
Фитинги делают из прочных материалов с большим сроком службы. Вот их сравнительная таблица.
| Материал | Преимущества | Лучше всего подходит для |
|---|---|---|
| Латунь | Прочный, пластичный, устойчив к коррозии и гидроударам. Выдерживает высокие температуры. | Универсальный вариант: вода, газ, отопление, подключение смесителей. |
| Полипропилен (ПП) | Лёгкий, не ржавеет, недорогой. Монтаж пайкой создаёт монолитное соединение. | Системы ХВС, ГВС и отопления из полипропиленовых труб. |

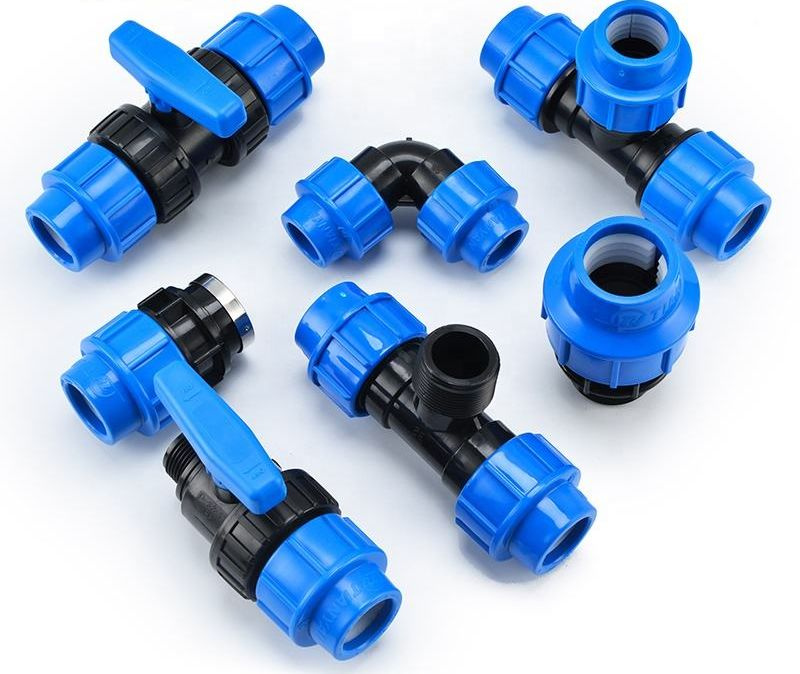

| ПНД (ПЭ) | Гибкий, устойчив к морозу и химикатам. Соединения компрессионные или сварные. | Наружные водопроводы, полив, колодцы. |
| ПВХ | Химически стоек, не ржавеет. Склеивается специальным составом. | Канализация, вентиляция, бассейны. |
| Нержавеющая сталь | Максимальная прочность и антикоррозийная стойкость. | Высокие нагрузки на производстве и в системах пожаротушения. |
🗜️ Способы соединения фитингов с трубами
Фитинги крепятся к трубам разными способами, выбор которых зависит от материала трубы и требований к системе.
-
Резьбовые фитинги — классика для металла и пластика. Они просты в монтаже и позволяют всё разобрать. Но важно использовать уплотнители (ФУМ-ленту или лён) и не перетягивать резьбу, чтобы не лопнул корпус.
-
Пресс-фитинги — быстрое и надежное неразборное соединение. Специальным инструментом (пресс-клещами) опрессовывается гильза, обеспечивая полную герметичность. Идеально для скрытой проводки под стяжку или гипсокартон.
-
Компрессионные (цанговые) фитинги — соединение для металлопластика и ПНД. Не требует специального инструмента — гайка и разрезное кольцо обжимают трубу. Легко монтируется, требует периодической подтяжки и не подходит для скрытых систем из-за риска протечки.
-
Сварные фитинги (для металла и пластика) — самый надёжный способ, создающий монолитное соединение. Паяльник для полипропилена нагревает детали до 260°C, и они сплавляются в единое целое. Требует опыта, невозможно разобрать без резки трубы.
📝 Пошаговая инструкция: как выбрать фитинг без ошибок
-
Определите материал ваших труб. От этого зависит тип фитинга.
-
Точно измерьте внешний диаметр трубы. Несоответствие размеров — гарантия протечки.
-
Учитывайте условия эксплуатации. Какое давление в системе? Какая температура воды? Полипропилен PN20 подходит для квартирного водопровода до +80°C, а для отопления нужен PN25 и выше, рассчитанный на скачки давления и температуру до +95°C.
-
Проверьте маркировку. На фитингах обычно указаны диаметр, материал и рабочее давление.
-
Оцените свои навыки монтажа. Для некоторых систем можно обойтись простой отвёрткой, а для других потребуется специальный дорогой инструмент.
-
Покупайте фитинги и трубы одного бренда. Это лучшая гарантия того, что детали подойдут друг к другу идеально.
💎 Заключение
Уголки, тройники и крестовины — незаметные, но ключевые элементы любой сантехнической системы. Главные моменты, которые стоит запомнить:
-
Для поворотов используйте уголки (45° для плавности, 90° — когда нужно). Для разветвлений — тройники и крестовины.
-
Латунь — король надёжности для любых систем. Полипропилен — лучший друг для бюджетного водопровода. ПВХ и ПНД незаменимы для канализации и уличных работ.
-
Резьба проста в монтаже, но требует обслуживания. Пресс и сварка надёжны навсегда, но потребуют инструмента или сноровки.
Если вам нужна помощь в подборе фитингов для вашей задачи, звоните или пишите нашим консультантам. Мы всегда на связи и готовы помочь!
