Виды резьбы в сантехнике: трубная цилиндрическая, коническая, круглая и метрическая

При замене смесителя, подключении стиральной машины или монтаже новой системы водоснабжения самое важное — правильно подобрать тип резьбы. Ошибка в этом вопросе может привести не только к утечке воды, но и к серьёзному затоплению соседей.

Чтобы этого избежать, нужно чётко понимать, какие стандарты используются в сантехнике и чем они отличаются. В этой статье мы подробно разберём основные виды резьбы, с которыми вы столкнётесь при работе с трубопроводами. Вы узнаете их ключевые параметры, области применения и особенности монтажа.

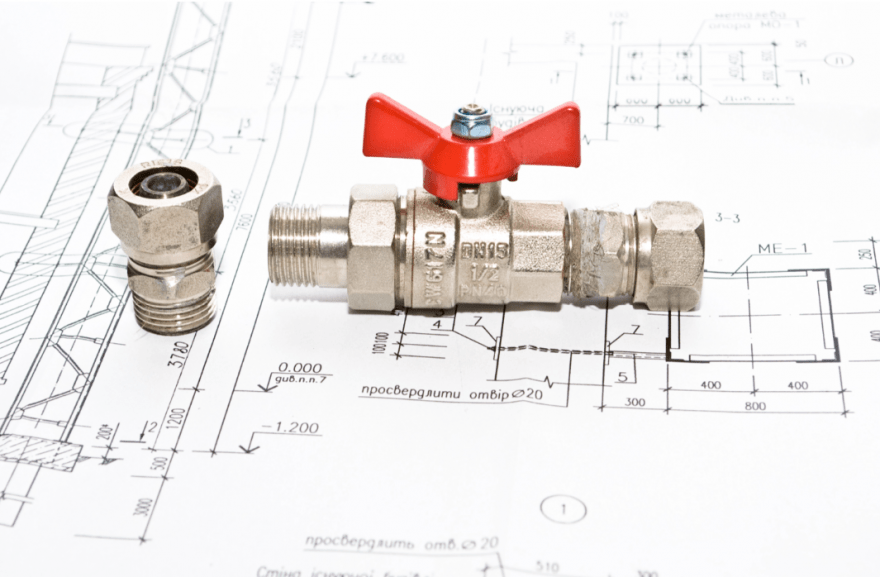

🛠️ Трубная цилиндрическая резьба (G): основа сантехнических систем

Это самый распространённый тип резьбы в бытовом водоснабжении и отоплении. Именно её вы чаще всего увидите на выходах от стояков, гибких подводках, фитингах и сантехнических приборах.

Главные особенности:

• Форма: Цилиндрическая поверхность с постоянным диаметром по всей длине резьбы. Это означает, что расстояние между вершинами витков и осью трубы одинаково на первом и последнем витке.

• Профиль: Имеет треугольное сечение с углом при вершине 55 градусов. Гребни и впадины резьбы скруглены, что облегчает намотку уплотнительных материалов.

• Герметичность: Сама по себе цилиндрическая резьба негерметична — между витками остаётся микроскопический зазор. Поэтому такие соединения всегда требуют использования дополнительных уплотнителей: льняной пряди (пакли) с пастой, ФУМ-ленты или сантехнической нити.

• Обозначение: Маркируется буквой «G» с указанием условного прохода в дюймах (например, G½", G¾"). G½" — самый популярный диаметр, который используется для подключения смесителей, кранов и другой сантехники.

• Стандарты: В России регламентируется ГОСТ 6357-81 (для цилиндрической резьбы), на международном уровне соответствует стандарту ISO 228 и британскому BSPP (British Standard Pipe Parallel).

Размеры наиболее ходовой резьбы G½":

• Условный проход (DN): 15 мм (внутренний диаметр трубы).

• Наружный диаметр: ≈ 20,96 мм.

• Шаг резьбы: 1,814 мм (или 14 ниток на дюйм).

🆕 Важное ограничение: Наибольший диаметр трубы, при котором используется цилиндрическое соединение, — 6 дюймов. Если вы имеете дело с более габаритной конструкцией, необходимо применять сварку.

📐 Трубная коническая резьба (R): для ответственных и герметичных соединений

Коническая резьба используется там, где требуется повышенная герметичность без лишних элементов уплотнения. Она нарезается на поверхности, имеющей уклон — классическое соотношение конусности составляет 1:16 (диаметр уменьшается на 1 единицу на каждые 16 единиц длины).

Главные особенности:

• Геометрия: В разрезе на чертеже коническая резьба представляет собой трапецию. Наружный диаметр — основание фигуры, внутренний — её вершина.

• 🆕 Система диаметров: Это соединение имеет три типа диаметра — наружный, средний и внутренний. Средний диаметр — ключевой параметр, он обычно совпадает по размерам с аналогичной цилиндрической резьбой. Именно по среднему диаметру подбирают наружную коническую резьбу для соединения с внутренней цилиндрической.

• Принцип герметизации: При затягивании такого соединения происходит заклинивание — витки наружной и внутренней резьбы сминаются и деформируются друг об друга, перекрывая все возможные пути для утечки. Это называется деформационной герметизацией.

• Уплотнение: Теоретически такое соединение может держать давление без каких-либо материалов. Однако при комбинации конической резьбы с цилиндрической (например, конусный штуцер вкручивается в цилиндрическую муфту) обязательно используют профессиональный герметик для надёжности.

• Применение: Коническая резьба даёт герметичность даже при использовании на трубопроводах высокого давления или в гидравлических механизмах. Часто её ставят в бытовой сантехнике, газовых и водопроводящих коммуникациях многоквартирных домов.

• Обозначение: Маркируется буквой «R» (для наружной резьбы). Для внутренней конической резьбы используется обозначение «Rc».

• Стандарты: В России регулируется ГОСТ 6211-81 (для конической резьбы). Международный аналог — BSPT (British Standard Pipe Taper).

🆕 Круглая резьба (Kr): для арматуры с частой эксплуатацией

Если цилиндрическая и коническая резьба предназначены для неподвижных, долговременных соединений, то круглая резьба создана для элементов, которые регулярно раскручивают и собирают заново.

Главные особенности:

• Геометрия: Имеет профиль необычной, сильно закруглённой формы.

• Преимущества для частого использования: Благодаря своей геометрии круглая резьба позволяет свободно разбирать и собирать соединения без риска повредить витки. Именно поэтому ею оснащены смесители, краны, вентили — все элементы, которые раскручиваются раз в несколько месяцев или даже чаще.

• 🆕 Стойкость к загрязнениям: Ещё одно важное преимущество — возможность использования в загрязнённой среде. Большое пространство между закруглёнными вершинами и впадинами обеспечивает пространство для смещения мусора и грязи, что делает её устойчивой к загрязнению. Благодаря высокой сопротивляемости нагрузкам, соединение долго служит даже в неблагоприятных условиях.

• Обозначение: Маркировка может различаться, но часто используется буквенное обозначение «Kr».

• Стандарты: В России регламентируется отдельным нормативом — ГОСТ 13536-68.

🔩 Метрическая резьба (M): стандарт для крепежа и оборудования

Метрическая резьба — это «родная» для нас система измерений, где все параметры задаются в миллиметрах. В чистом виде для соединения труб она используется редко, но её очень часто можно встретить на сантехническом оборудовании и крепеже.

Главные особенности:

• Профиль: Треугольный профиль с углом при вершине 60 градусов, без скруглений у вершин и впадин. Профиль более острый по сравнению с трубной резьбой.

• Обозначение: Обозначается буквой «M», после которой указывается наружный диаметр в миллиметрах и, при необходимости, шаг резьбы. Например, M16 — это метрическая резьба с наружным диаметром 16 мм.

• Применение: Используется для крепления сантехнического оборудования:

  • Шпильки и болты для фиксации напольных унитазов.

  • Хомуты для крепления трубопроводов к стенам.

  • Винты для навесных полотенцесушителей и смесителей.

  • Крепление душевых стоек и гарнитур.

• Стандарты: Регламентируется ГОСТ 24705-81 (для цилиндрической) и ГОСТ 25229-85 (для конической метрической резьбы MK).

🆕 Важные характеристики: шаг, направление и расположение

Помимо типа резьбы, при выборе необходимо учитывать ещё три ключевых параметра:

1. Шаг резьбы: Это количество спиральных витков на единицу длины (обычно на 1 дюйм). Чем больше витков (нитей) на дюйм, тем мельче резьба. Измерить шаг можно линейкой: отложите дюйм (25,4 мм) и посчитайте количество витков. Существует и народный метод: трубу прокатывают по листу бумаги и считают количество оттисков на дюйм.

2. Направление резьбы: Делится на правую и левую. Определить направление можно по ходу ввинчивания: правая резьба закручивается по часовой стрелке, левая — против. В стандартных сантехнических системах используется правая резьба, но на некоторых специфических узлах может встречаться и левая.

3. Расположение резьбы: Бывает наружная (нарезана на внешней поверхности трубы или штуцера) и внутренняя (нарезана внутри фитинга или гайки). В разговорах специалистов и в прайсах магазинов их часто называют «папа» и «мама».

📊 Сравнительная таблица: как не запутаться в видах резьбы

Для наглядности сведём все основные отличия в одну таблицу с добавлением нового типа.

🆕 Мифы и реальность: 5 важных советов по резьбе

Специалисты развеяли несколько устойчивых мифов, которые часто мешают домашним мастерам. Эти советы помогут вам избежать распространённых ошибок:

1. Миф: Чем больше витков, тем надёжнее соединение.
   Реальность: Вся нагрузка при соединении ложится на первые 6 витков. Распределяется она неравномерно — на первый шаг приходится максимум силы воздействия, на последующие — пропорционально меньше. После 6 витков прироста надёжности нет вообще.

2. Миф: Нельзя затягивать гайки до упора — это разрушит резьбу.
   Реальность: Наиболее надёжное крепление обеспечивается именно максимальным затягиванием гайки. Если резьба повреждается при сильном затягивании, скорее всего, это она плохого качества.

3. Миф: Жара вреднее для резьбы, чем холод.
   Реальность: Экстремальное снижение температуры не менее вредно для соединения. Лучше всего держать резьбу при комнатных условиях.

4. Миф: Крупная резьба всегда лучше мелкой, или наоборот.
   Реальность: У каждого типа есть свои преимущества. Мелкая резьба обладает бóльшим сечением, поэтому даёт более прочное соединение. Крупная резьба лучше противостоит коррозийным и механическим повреждениям. Подбирать тип нужно под конкретные задачи и условия эксплуатации.

5. Важный совет: Даже не самый удачный выбор резьбы можно компенсировать с помощью качественных уплотнительных материалов — сантехнических нитей, подмоток и анаэробных гелей.

💡 Как определить тип резьбы на практике?

Определить, с каким типом резьбы вы имеете дело, можно даже без специальных инструментов:

1. Возьмите линейку: Измерьте наружный диаметр резьбовой части.

   • Если диаметр около 20,96 мм — это G½" (трубная).

   • Если диаметр ровно 16 мм — это M16 (метрическая крепёжная).

2. Визуальный осмотр: Внимательно посмотрите на форму витков. У трубной резьбы (G и R) вершины и впадины скруглены. У метрической (M) — острые, как треугольник. У круглой резьбы (Kr) профиль заметно закруглён.

3. Проверка конусности: Если диаметр резьбы заметно уменьшается к концу трубы — это коническая резьба (R). Если диаметр одинаков от начала и до конца — цилиндрическая (G, Kr или M).

4. Используйте резьбомер: Самый точный способ — приложить к резьбе пластину-шаблон. Если её зубья идеально совпадают с витками — вы определили шаг и тип с высокой точностью.

⚠️ Распространённые ошибки и совместимость

Ошибки в подборе резьбы — одна из самых частых причин аварий на водопроводе. Вот главные правила, которые нужно запомнить:

• Метрическую (M) и трубную (G) резьбу путать нельзя! У них разный угол профиля (60° и 55°), а значит, и разная форма гребней. Навернуть метрическую гайку на трубную резьбу или наоборот не получится — соединение будет либо болтаться, либо сорвётся с усилием, но гарантированно потечёт.

• Коническая наружная резьба (R) совместима с конической (R) и цилиндрической (G) внутренней. Это «золотое правило» сантехники: конический штуцер можно вкрутить в цилиндрическую муфту, и такое соединение будет держать давление.

• Цилиндрическая наружная резьба (G) подходит только к цилиндрической внутренней (G). Если попытаться вкрутить её в коническое гнездо, герметичности не получится.

• Американские стандарты: Импортное оборудование может иметь резьбу NPT (National Pipe Taper). Она очень похожа на нашу коническую R (BSPT), но у неё угол профиля 60°, а не 55°. Эти стандарты несовместимы.

Надеемся, эта статья поможет вам разобраться в многообразии сантехнических резьб и избежать досадных ошибок при ремонте.
